  调出坐标系功能：回调当前工作区中保存的坐标系；指定路径保存和回调坐标系。

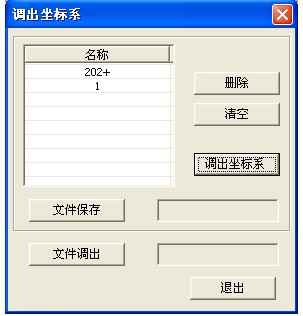

  调出坐标系的操作要点：点击“调出坐标系”菜单，弹出操作界面如（图1）。

“名称”：显示当前工作区保存的坐标系名称。

  “删除”：删除在名称栏中选中的坐标系。

  “清空”：删除列表栏中所有的坐标系。

  “调出坐标系”：调出在名称栏中选中的坐标系。先在名称栏中选择需要调出的坐标系，点击“调出坐标系”按钮如

界面自动关闭，同时自学习节点指令如（图3），节点名称为在坐标系名称前加“LOAD-”，如果同一名称坐标系多次调出，则程序节点名称自动在名称后加“-N”,自动递增改变名称防止节点名称相同如（图4）。

点击“保存”，另存对话框关闭，调出坐标系界面显示保存的名称如（图7），存储的文件如（图8），同时自学习节点程序如（图9）：

 说明：名称栏中显示的坐标系只能在当前工作区中使用，如果要使用其他工作区中的坐标系，可以使用“文件保存”“文件调出”功能。

  建议：文件调出的坐标系名称，不是文件保存时输入的名称而是保存的原坐标系的名称，所以文件保存时使用默认名称方便记忆防止混乱。
